BIM

  • Biblioteca de objetos BIM
  • Herramientas PIM
  • Edificio BIM

Biblioteca de objetos BIM

Para adaptarse a las nuevas tecnologías, Hispalyt desarrolló en 2019 la Biblioteca de objetos BIM de los materiales y las soluciones constructivas cerámicas genéricas más representativas, con el fin de facilitar su incorporación en el diseño y ejecución de los edificios con metodología BIM.

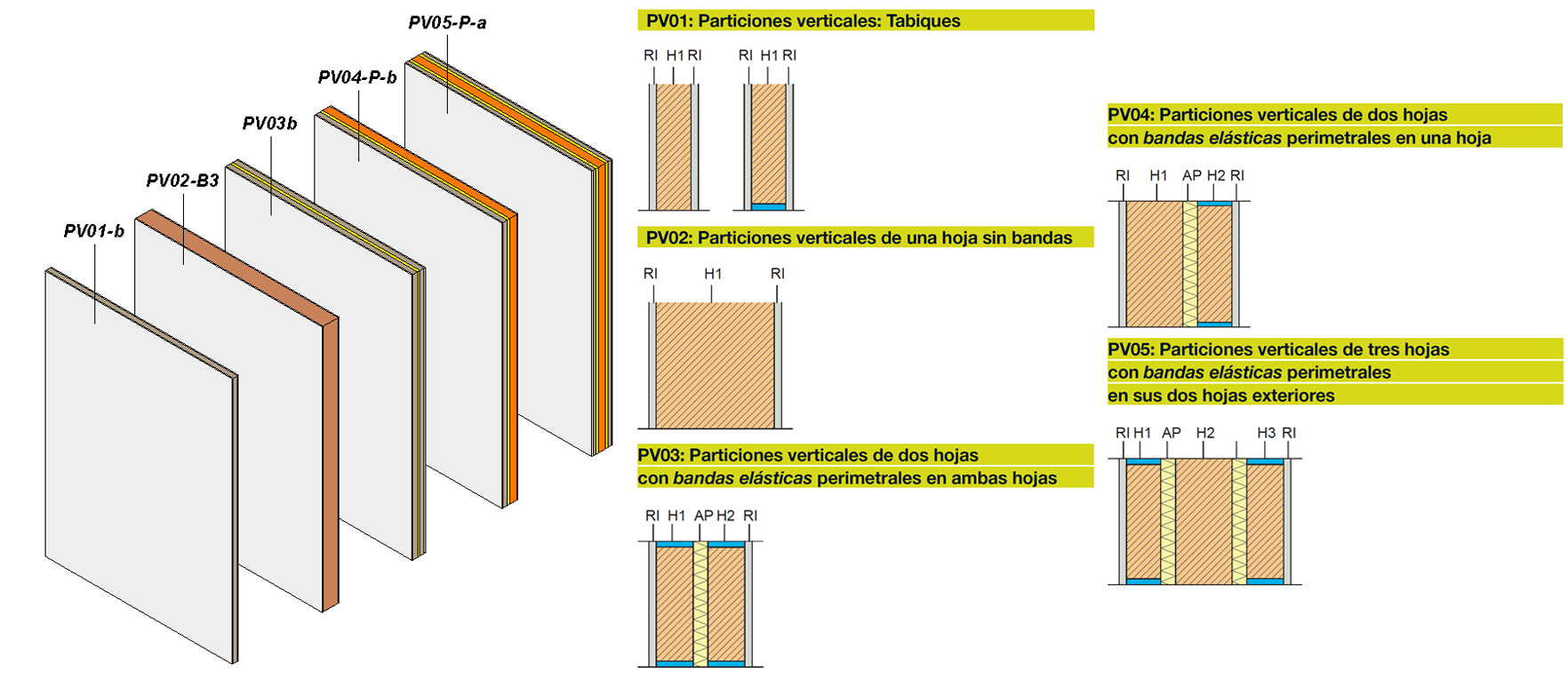

Las paredes Silensis se encuentran representadas en la biblioteca BIM de Hispalyt a través de objetos de sistemas constructivos (fachadas, medianerías y particiones interiores verticales) y objetos de materiales (fábricas de ladrillo/bloque cerámico para revestir).

Como complemento de algunos de estos objetos BIM, se ha creado el objeto de la banda elástica de EEPS. Y para una correcta definición de los encuentros de las soluciones de particiones interiores verticales Silensis con otros elementos constructivos, también se han incorporado a la biblioteca los objetos BIM de detalles constructivos 2D.

Además, en la biblioteca BIM de Hispalyt se pueden encontrar objetos de materiales de algunos fabricantes de ladrillo/bloque cerámico para revestir. Y en la plataforma Bimética se encuentra publicada una librería de objetos BIM Silensis de Hispalyt, así como los objetos BIM de materiales de algunos fabricantes de ladrillo/bloque cerámico para revestir.

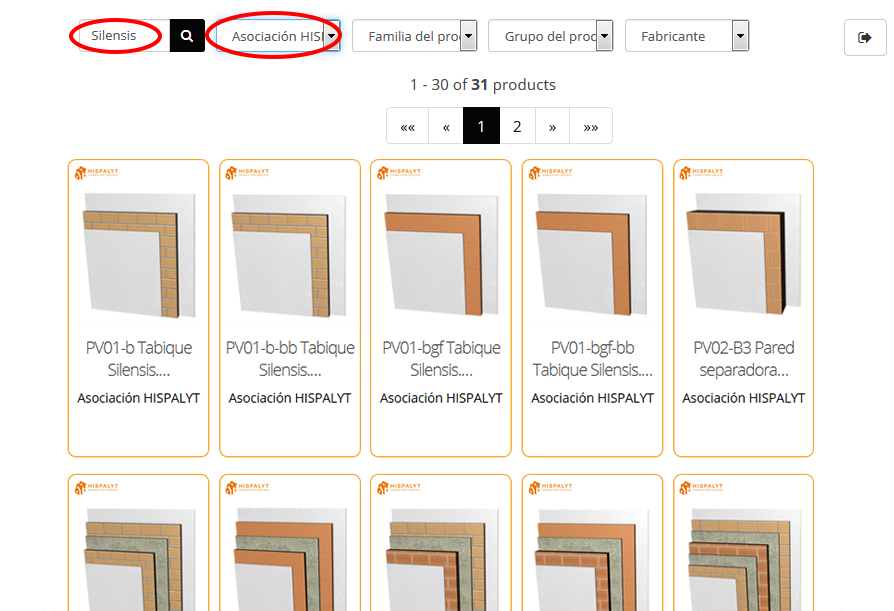

Para acceder a los detalles específicos de paredes separadoras y tabiques Silensis se debe introducir “Silensis” en el buscador de la biblioteca BIM de HISPALYT.

Además de los objetos Silensis, en la biblioteca BIM de Hispalyt pueden encontrarse:

  • Objetos que tienen en su composición fábricas de ladrillo para revestir. Para acceder a estos objetos se debe introducir la palabra “ladrillo” en el buscador y seleccionar “Asociación Hispalyten el selector en fabricante. Con el selector de “familia de producto”, se puede filtrar el resultado seleccionando “Facades”, “Party Walls”, “Partitions” o “Componentes”.
  • Objetos que tienen en su composición fábricas de bloque cerámico para revestir. Para acceder a estos objetos se debe introducir la palabra “bloque” en el buscador y seleccionar “Asociación Hispalyt en el selector de fabricante. Con el selector de “familia de producto”, se puede filtrar el resultado seleccionando “Facades”, “Party Walls”, “Partitions” o “Componentes”.

Herramientas PIM

Además, el sector cerámico ha desarrollado herramientas pioneras bajo la metodología PIM (Prescription Information Modeling) que permiten al prescriptor elegir los sistemas constructivos cerámicos óptimos para cada proyecto: la Herramienta PIM Hispalyt y la Herramienta PIM Muralit.

La Herramienta PIM Hispalyt de soluciones cerámicas, un complemento (add-in) gratuito de prescripción para entorno BIM en Revit que permite elegir los sistemas constructivos y materiales cerámicos óptimos para el proyecto, en base a su composición, sus prestaciones técnicas (térmicas, acústicas, de resistencia al fuego, etc.) y a las exigencias establecidas en los diferentes Documentos Básicos del Código Técnico de la Edificación (CTE).

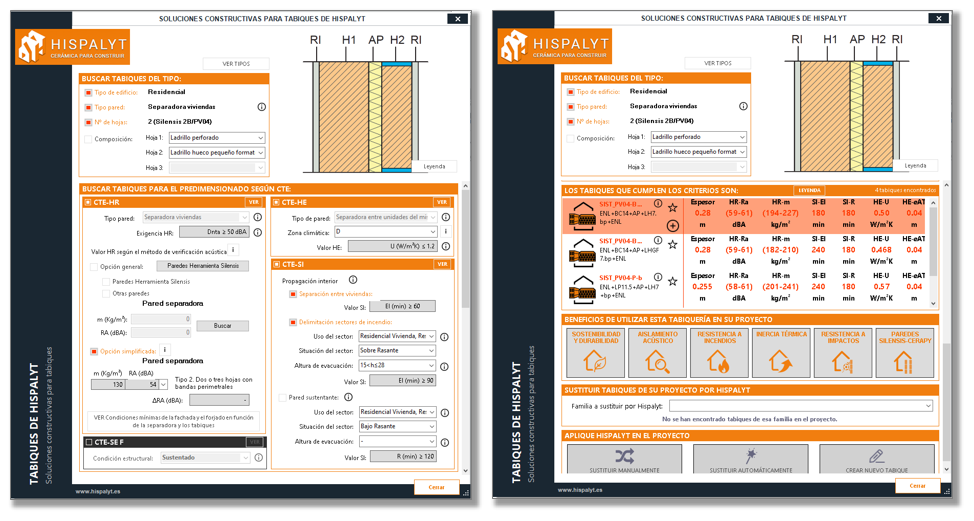

Imagen: Herramienta PIM Hispalyt. Buscador soluciones CTE. Pantalla Tabiques.

Mediante la Herramienta PIM Hispalyt, el proyectista podrá elegir el tipo de familia de pared separadora o tabique más adecuado para su proyecto de entre los incluidos en la Biblioteca de objetos BIM de Hispalyt, definiendo: el uso del edificio (residencial, docente, etc.), el tipo de pared (tabique, separadora entre viviendas, etc.), tipo de solución Silensis (de 1, 2 o 3 hojas) y el tipo de ladrillo (bloque cerámico aligerado, ladrillo perforado, ladrillo hueco de gran formato o de pequeño formato). Asimismo, PIM Hispalyt ayudará a seleccionar de entre todas las soluciones, aquellas que garantizan una serie de prestaciones (aislamiento acústico, transmitancia térmica, resistencia al fuego, etc.), bien que sean condición mínima para cumplir las exigencias del CTE en el proyecto particular según el predimensionado realizado por la herramienta, o bien que hayan sido establecidas por el usuario. Una vez seleccionada, la herramienta permitirá incorporar la familia al modelo, sustituyéndola por otra o creando una nueva.

Por otro lado, la herramienta ofrece información de las ventajas competitivas de emplear en los proyectos tabiquería con ladrillos y bloques cerámicos.

Por su parte, la Herramienta PIM Muralit permite elegir la solución de tabiquería más adecuada para cada caso, mostrando de forma clara las ventajas de las soluciones Muralit, paredes de ladrillo de gran formato con revestimiento de placas de yeso laminado (PYL).

Edificio BIM

Por último, Hispalyt ha desarrollado el Edificio BIM (enlace a apartado de la web de Hispalyt “Documentación técnica/ BIM / Edificio BIM”), un proyecto piloto que muestra la aplicación real de las soluciones cerámicas en BIM. Se trata de un proyecto real de Revit, en el que se han integrado algunas familias de la biblioteca de objetos BIM de Hispalyt, y que permite conocer, de forma rápida y sencilla, cómo aplicar las distintas soluciones constructivas cerámicas en cada uno de los elementos constructivos del edificio (fachadas, cubiertas, etc.).

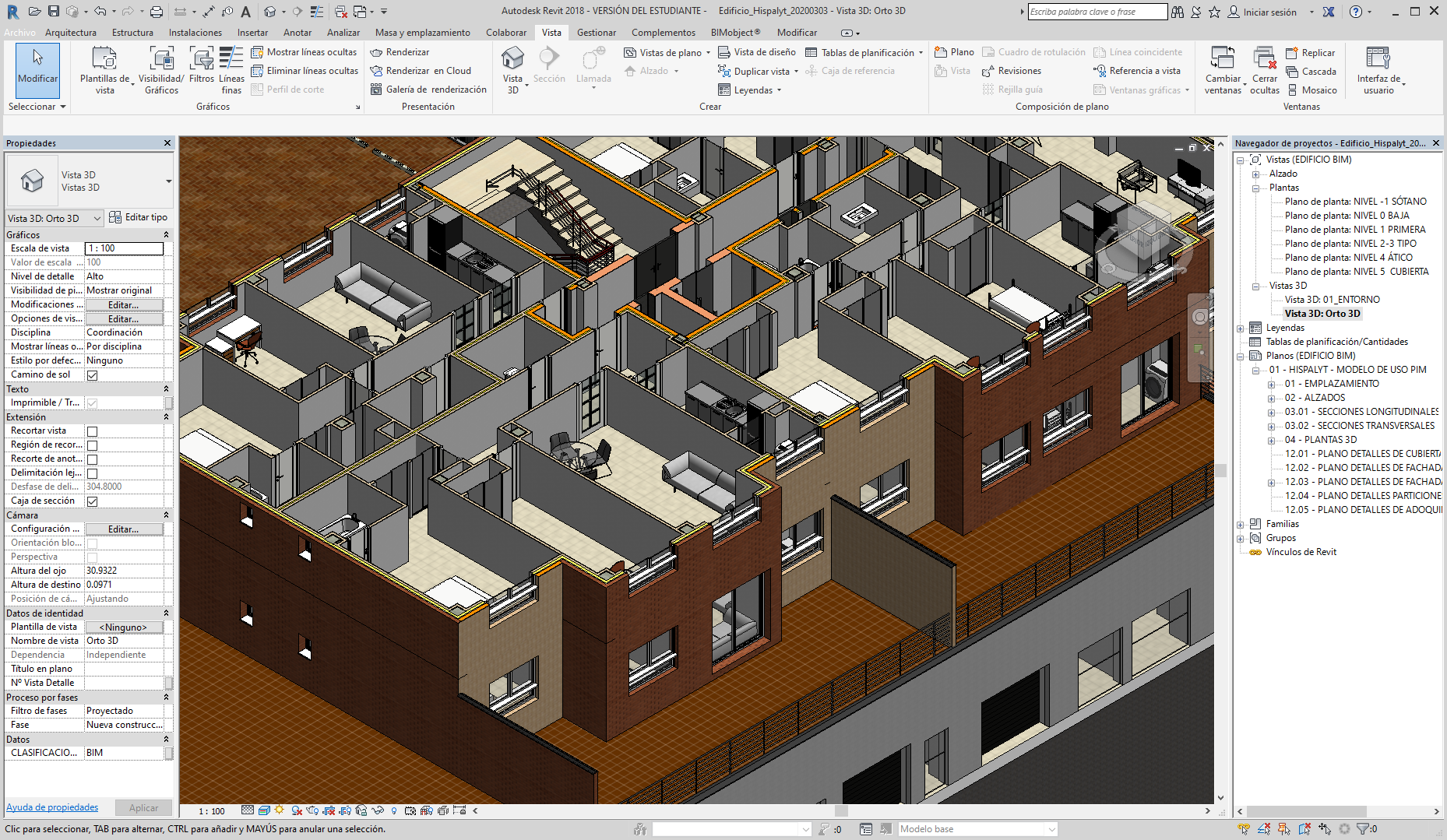

Imagen: Edificio BIM Hispalyt



Estas herramientas facilitan la prescripción de soluciones cerámicas en los proyectos BIM de una manera rápida, sencilla y segura.

Para más información sobre las Herramientas BIM, así como para conocer las acciones formativas y Concursos BIM puestos en marcha sobre este tema, consulta www.hispalyt.es/es/bim
